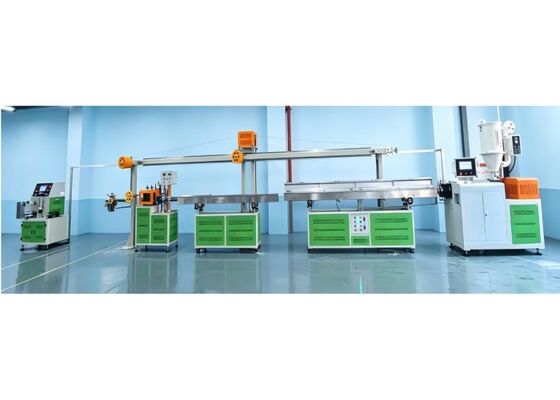

Linia produkcyjna maszyny do wytłaczania filamentu do druku 3D z materiałów ABS/PLA w jednym kolorze PFES3D-45

PFES3D-45 Linia produkcyjna maszyny wytłaczającej jednobarwne materiały z włókien druku 3D ABS/PLA

Obszary zastosowania: Druk 3D jest najnowszą technologią druku.Produkujemy głównie włókna do druku 3D, takie jak ABS., PLA, PETG i TPU, o średnicach od 1,75 do 3,0 mm. Tolerancję średnicy można kontrolować w zakresie ±0,03 mm, a prędkość wytłaczania waha się od 30 do 180 metrów na minutę,zapewniając przejrzysty układ włókien.
Kluczowe parametry techniczne: 2.1 Średnica śruby: Ø45 mm 2.2 Stosunek długości do średnicy (L/D): 28:1 2.3 Prędkość śruby: 0~100 obrotów/min (automatyczne sterowanie prędkością zmiennej częstotliwości) 2.4 Wydajność wytłaczania:25-30 kg/h 2.5 Prędkość linii produkcyjnej: 30~180 m/min (z czystym wyrównaniem nici) 2.6 Wysokość środka: 1,1 m (regulowana w górę, w dół, w lewo i w prawo) 2.7 Wymiary linii produkcyjnej: Długość 15 m × szerokość 2.5 m × wysokość 2.5 m 2.8 Trójfazowe napięcie: 380 V, trójfazowe, 50 Hz 2.9 Całkowita moc: 50 kW; rzeczywiste średnie zużycie energii: 20 kWh/h
Wymagania dotyczące warsztatów: 3.1 Wymiary warsztatów (L × W × H): 25 m × 5 m × 3,5 m (zalecana powierzchnia podłogi 300 mkw. lub większa; podłoga musi być pozioma) 3.2 Temperatura ≤ 50 °C,wilgotność ≤ 95% 3.3 Zasilanie: trójfazowy system z pięcioma przewodami (tj. trzy przewody napędowe, jeden neutralny przewód i jeden drut uziemiony), 380 V, 50 Hz 3.4 Warsztaty muszą być wyposażone w zbiornik wody chłodzącej o pojemności 2 m3,Kompresor powietrza, olej biegów i kabl 5-rdzeniowy



Zestaw z materiałów objętych pozycją 8421 lub 8421
moc ogrzewania: 10 kW;
moc wentylatora: 0,5 kW;
Moc silnika: 11 kW;
Wyrzutnia susząca: 6,75 kW;
Środek wytłaczający: 2 kW;
Zbiornik wody o regulowanej temperaturze: 12,5 kW;
Zbiornik wody chłodzącej: 0,9 kW;
dmuchawa na gorące powietrze: 0,75 kW;
Jednostka odciągająca z gumy dwustronnej: 1,5 kW;
Instrument pomiarowy średnicy laserowej dwukierunkowej - stojak do przechowywania drutu: 0,4 kW;
serwowizor jednostacjonarny: 2 kW;
Całkowita moc zainstalowana urządzenia: około 50 kW;
Zużycie energii elektrycznej podczas normalnej produkcji: około 10 ̇15 kW

Arkusz specyfikacji urządzenia

I.Suszarka ze stali nierdzewnej o masie 50 kg: 1 jednostka
1Pojemność: 50 kg
2Moc ogrzewania: 6 kW
3Moc wentylatora: 0,75 kW
4Waga: 90 kg
5Wykorzystuje unikalny, zakrzywiony kanał ciepłego powietrza, aby zapobiec gromadzeniu się pozostałości proszku w
podstawę elementu grzewczego, co może spowodować spalanie.
6bęben i wewnętrzne elementy są wykonane ze stali nierdzewnej.
7. bęben jest odłączalny od podstawy, co ułatwia łatwe czyszczenie i szybką zmianę materiałów.
8. wyposażony w proporcjonalny regulator temperatury wskazujący odchylenie dla precyzyjnej kontroli temperatury.
Podwójny system ochrony przed przegrzaniem zmniejsza ryzyko wypadków
spowodowane błędem ludzkim lub awarią mechaniczną.

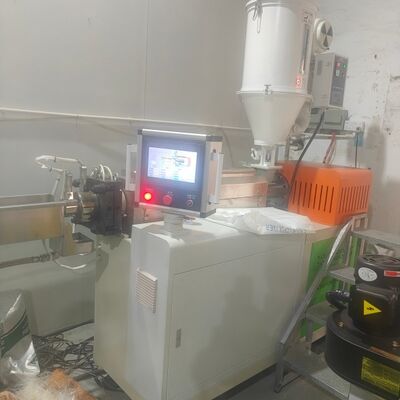

II.PFES3D-45 Monochromatyczny wytłacznik włókien 3D: jeden
zestaw
1Średnica śruby: Ø45 mm
2. stosunek długości do średnicy (L/D): 28:1
3Rodzaj śruby: uniwersalny dla PLA, PEDG, ABS i TPU
4Śruby i beczki są wykonane z wysokiej jakości nitrurowanego 38CrMoAlA
twardość nitryzowana: śruby ≥
740 HV; beczka ≥ 940 HV. Głębokość nitryzacji: śrubka
00,4 ‰ 0,6 mm, beczka: 0,6 ‰ 0,7 mm; kruchość wynosi
W obu przypadkach 2.
5Obudowa wykonana jest ze stali stopowej; powierzchnie kontaktowe między obudową górną a dolną zostały
Zębaty wykonane są z 40Cr i zostały znormalizowane.
obróbki cieplnej hartowania i tłumienia, po której następuje szlifowanie powierzchni przekładni,
powodując szorstkość powierzchni Ra 0.8Oferują amortyzację.
odporność na zużycie i niski poziom hałasu.
6- Skrzynia biegów: skrzynia biegów (Bruker)
7Moc silnika: 11 kW
8Metody sterowania: sterowanie zmiennej częstotliwości (Haipumonte)
9Strefy regulacji temperatury: 1,8 kW × 6 stref
10Strefy chłodzące: 120 W × 4 strefy
11Ogrzewacze: Ogrzewacze ze stali nierdzewnej
12Relaje stałego stanu:
13/ PLC: Xinjie 1 set
14Moduł regulacji temperatury: Xinjie 1 set
15- Pudełko sterujące stojakem ze stopu aluminium: 1 jednostka

III.Formy wytłaczane precyzyjne S136: jeden zestaw

1Materiał formy: S136, wykończenie lustrzane

2. Krótki bieg bez martwych kątów; produkty gotowe mają gładką powierzchnię

bez wad, takich jak czarne plamy, i precyzyjnej dokładności wymiarowej

3. wyposażone w głowice matri 2,5 × 3,0: jeden zestaw każda

4. Głowy drukarki mogą być dostosowane do wymagań klienta



IIIII.304 Zbiornik ciepłej wody ze stali nierdzewnej: 1 zestaw

1Długość: 4 m

2Długość zbiornika ciepłej wody: 2 m

3Długość zbiornika ciepłej wody: 2 m

4Materiał zbiornika: stal nierdzewna 304, grubość: 1,5 mm

5Ramy podstawy zbiornika: 1 jednostka (powietrzone)

6Materiał: stal Q235 (spożona)

7. 304 system krążenia ciepłej wody: 2 zestawy

8Moc pompy wodnej ze stali nierdzewnej: 120 W × 2 jednostki (Nowe Terytoria)

9. Wypalniacz: 1 zestaw

10Moc ogrzewania: 12 kW

11. Rękowniki z hamulcami: 4

12Analogiczne mierniki temperatury: 2

13. wyposażone w ceramiczne przewody kablowe



Zbiornik chłodzący V.304 ze stali nierdzewnej: jeden zestaw

1Długość zbiornika: 4 m

2Materiał zbiornika: stal nierdzewna 304, grubość: 1,5 mm

3Ramy podstawy zbiornika: 1 jednostka (powietrzone)

4Materiał: stal Q235 (spożona)

5. 304 system krążenia zimnej wody: 1 zestaw

6Moc pompy: 120 W × 1 jednostka (Nowy Świat)

7Dwuetapowy dmuchawk wodny: 1 jednostka (kompresor powietrza dostarczany przez klienta)

8. wyposażone w ceramiczne przewody kablowe



VI.Pomiar średnicy: 1 zestaw

1/ Marka: Raist

2System monitorowania online w czasie rzeczywistym

3Dokładność pomiaru: 0,001 mm

Zakres pomiarów: 0,200 mm~10,00 mm


VII.Zespół odciągający z gumy z dwoma rolkami + dmuchawa na gorące powietrze: jeden zestaw

1. Sposób odciągania: odciąganie dwoma rolkami

2Materiał do wyciągania z rolki: gumy importowane

3Metody regulacji: regulacja pionowa za pomocą śruby ołowianej ze stali nierdzewnej 304

4. Sposób napędu: synchroniczny napęd pasowy

5Moc trakcyjna: serwomotor o mocy 1,5 kW

6Kontrola prędkości: PLC

7Prędkość trakcji: 0 ‰ 300 m/min.

8. 0,75 kW wysokoprężna jednostka suszenia

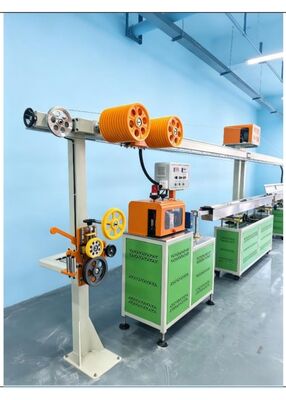

VIII.8-metrowy poziomy stojak do przechowywania drutu napiętego z licznikiem: jeden

zestaw

1Długość stojaka: 8 m

2Wysokość: 1,97 m

3Wlewy do przechowywania drutu: Wlewy do przechowywania drutu ABS, 11 + 12 sztuk

4Długość przechowywania drutu: 150 m

5. silnik biegów o mocy 400 kW

6. 2,5 kg proszku magnetycznego o dwóch wałkach


Wysokiej precyzji licznik metrów

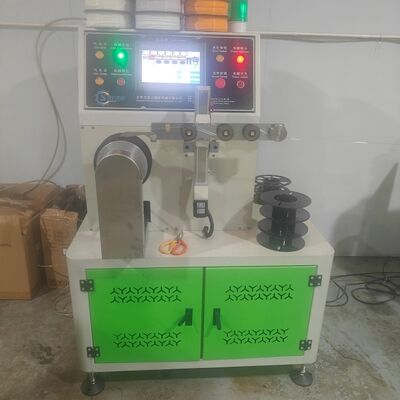

VIIII.Serwowiotka jednostacjonarna: 1 zestaw

1. Zamknięcie rolki: 1 zestaw

2. Pozycjonowanie silnika krokówkowego: 1 zestaw

3Metody sterowania pozycjonowaniem: sterowanie ruchem krokowym Leisi

4. Serwo silnik węglowy 1,5 kW: 1 zestaw

5. Sposób sterowania wrotkiem: sterowanie serwo

6. Funkcja zmiany bębna pneumatycznego, zdolna do zawijania bez bębna

7Automatyczny alarm i wyłączenie po osiągnięciu ustawionej długości, z dodatkowym wyłączeniem z powodu zerwania nici

8. Stabilne układanie nici o doskonałej stabilności

9. Kompatybilne z rolkami z materiału o masie 1 ‰ 5 kg


Wyposażone w funkcję przechowywania specyfikacji materiału rolki

Maszyna do pakowania próżniowego 400G

VV.Mieszalnik kolorów 50 kg

VVI.100 kg suszarka + podajnik materiału: 1 jednostka
